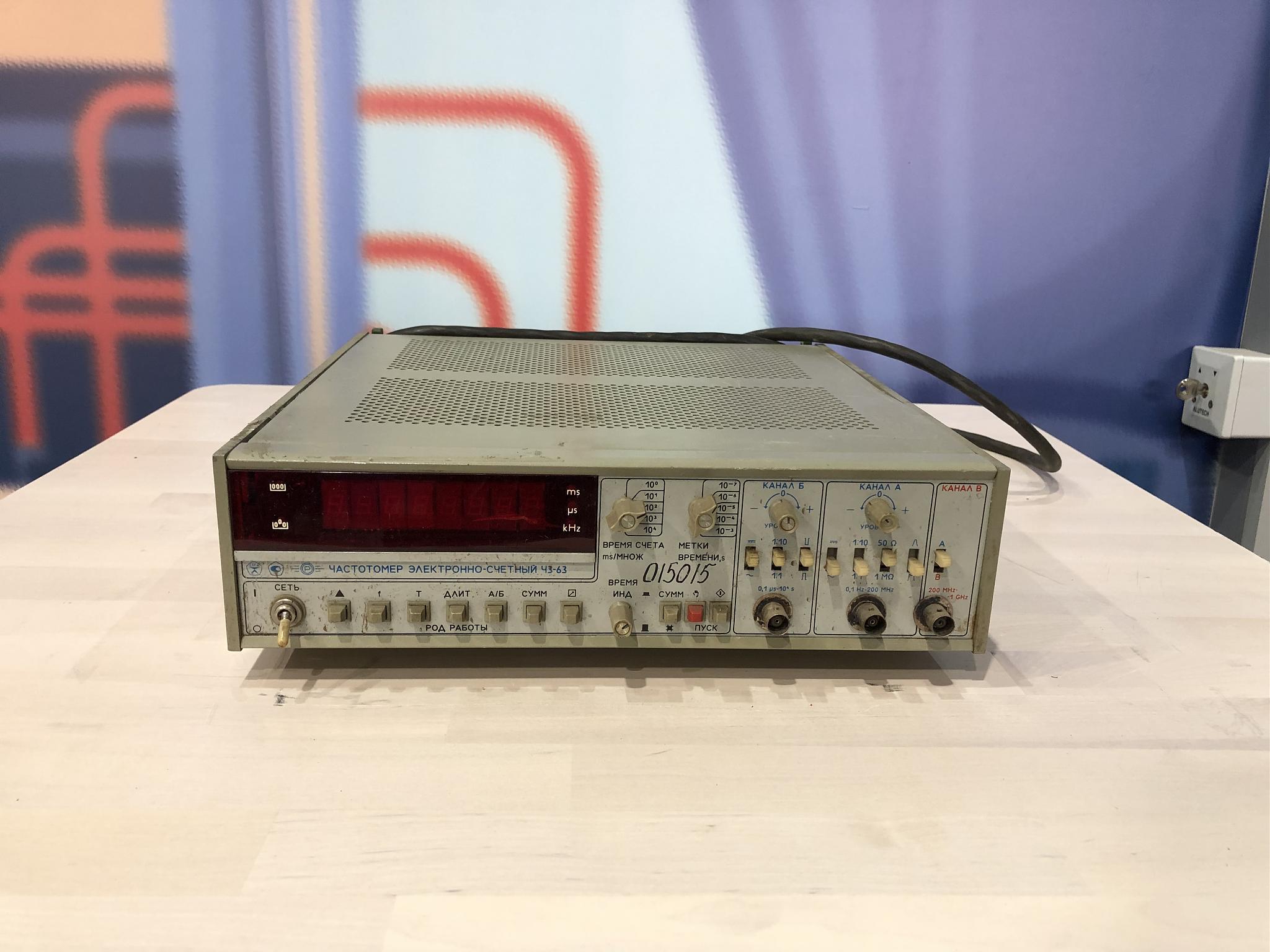

Частотомер электронно-счетный Ч3-63

Частотомер Ч3-63 предназначен для измерения частоты и периода синусоидальных сигналов, частоты и периода повторения импульсных сигналов, длительности импульсов, отношения частот электрических сигналов, счета числа (суммирования) электрических колебаний.
Применяется для настройки, испытаний и калибровки различных приемопередающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств. Наличие программного кодового дистанционного управления и возможность выдачи информации на внешнее регистрирующее устройство позволяют использовать прибор в информационно-измерительных и технологических системах, управляемых с помощью ЭВМ.

Основные характеристики частотомера Ч3-63

Технические данные Ч3-63

ПараметрыЗначения
Основные характеристики
Диапазон измеряемых частот синусоидального сигнала0,1 Гц – 1000 МГц (0,03 – 10 В эфф.)
Диапазон измеряемых часто импульсного сигнала0,1 Гц – 200 МГц (0,1 – 10 В)
Погрешность измерения частотыне более ±5*10-7±1 ед. сч
Диапазон измеряемых периодов синусоидального и импульсного сигналов0,1 мкс – 104 с (10 МГц – 10-4 Гц)
Диапазон измеряемых длительностей импульсов0,1 мкс – 104 с
Входное сопротивление, емкость1 МОм (50 Ом), 50 пФ
Питание220 + 22 В, 50±0,5 Гц или 220 (115) В ±5%, 400+28-12 Гц; источник постоянного тока: 27±3 В
Потребляемая мощность60 В*А
Масса6 кг
Габариты312х95х335 мм

Ценные радиодетали в частотомере Ч3-63

Конденсаторы:
Конденсатор КМ5 зеленые группа V – 0,3 г;
Конденсатор КМ5 зеленые общая группа Н90 – 30,1 г;
Конденсатор КМ6 рыжие общая группа Н90 – 0,7 г;
Конденсатор КМ бескорпусные – 0,95 г.

Транзисторы:
Транзисторы КТ201, 2П303 желтые – 41 шт;
Транзисторы КТ301 белые – 12 шт;
Транзисторы КТ382 – 8 шт;
Транзисторы КТ630 желтые – 4 шт;
Транзисторы КТ808А – 3 шт.

Микросхемы:
Микросхемы 133 серия 14 выводов 1 подложка – 31 шт;
Микросхемы 133 серия 14 выводов без подложки – 6 шт;
Микросхемы 133 серия 18 выводов 1 подложка – 10 шт;
Микросхемы 133 серия 18 выводов без подложки – 7 шт;
Микросхемы 556РТ 16 выводов 1 подложка – 2 шт;
Микросхемы 556РТ 16 выводов без подложки – 10 шт;
Микросхемы 556РТ 24 выводов 1 подложка – 3 шт;
Микросхемы 564 14 выводов торец – 9 шт;
Микросхемы 142ЕН3 – 2 шт;
Микросхемы 142ЕН5 – 2 шт;
Микросхема 140УД 8 выводов – 5 шт;
Микросхема 140УД 12 выводов – 1 шт;
Светодиодные индикаторы АЛС324 14 выводов – 8 шт;
Светодиодные индикаторы АЛС мелкие – 5 шт.

Разъемы “Украина” – 8 шт (160 контактов);
Ламель желтая двухсторонняя – 8 г.

Реле РЭС91 паспорт (РС4.500.560-01) – 4 шт;
Переключатели ПР2-5П2НВ – 2 шт;
Кварц 5 МГц – 1 шт.

Резисторы:
Резисторы СП5-2 – 5 шт;
Резистор СП5-16ВБ – 1 шт.

Металллы:
Алюминий – 2,1 кг;
Посеребренная латунь – 95 г;
Платы – 0,91 кг.

Содержание драгоценных металлов в частотомере Ч3-63

Золото: 4.3017 г;
Серебро: 18.4565 г;
Платина: 0.0101 г;
МПГ: 0 г.
По данным: приказ №70 РВСН

Золото: 12.65164 г;
Серебро: 11.01557 г;
Платина: 0.0101 г;
Палладий: 0.67586 г.
