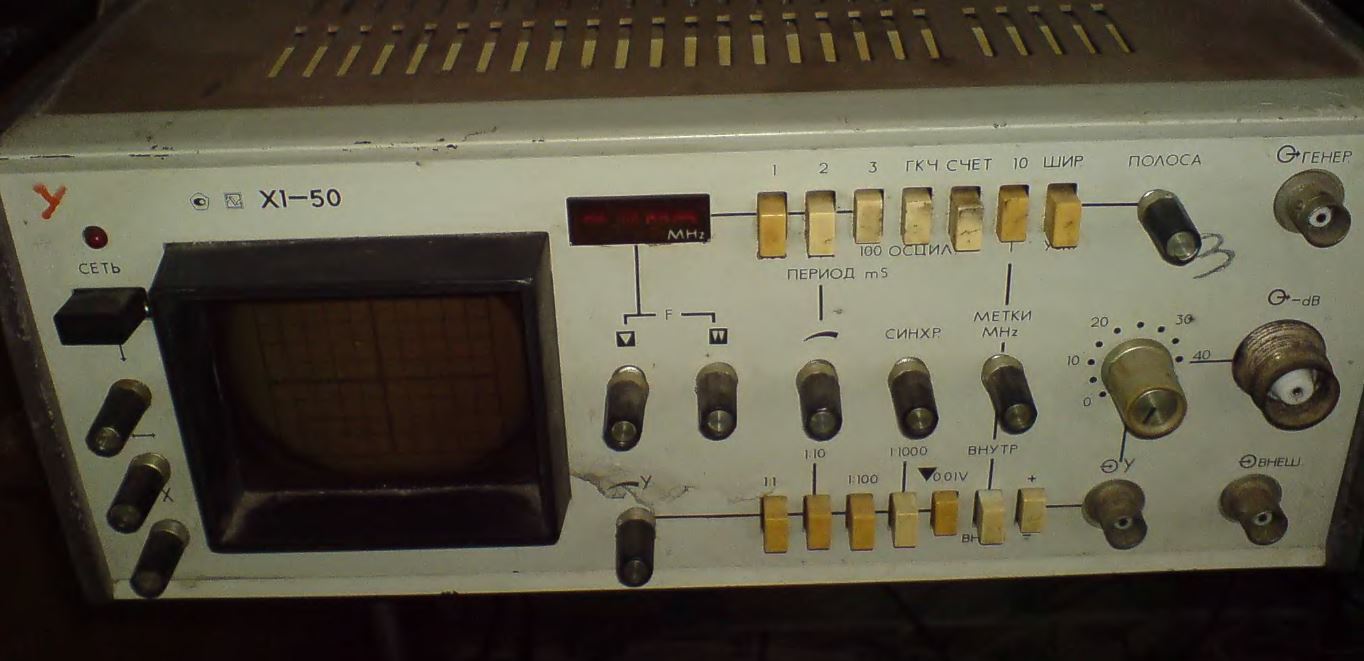

Измеритель АЧХ Х1-50 предназначен для исследования и настройки ЛЧХ, ВЧ и СИМ узлов с воспроизведением АЧХ на экране ЭЛТ. Х1-50 заменяет прибор X1-7Б и обладает рядом преимуществ в сравнении с ним: перекрывает весь диапазон частот до 1000 МГц, имеет широкополосный режим качания, выходное напряжение ГКЧ во всем рабочем диапазоне частот 100 мВ, высокую чувствительность канала вертикального отклонения.
Технические характеристики измерителя Х1-50
Диапазон частот 0,36 — 1002 МГц (0,36 — 436, 434 — 636 и 636-1002 МГц)
Полоса качания частоты, МГц:
- в узкополосном режиме 0,5-20 МГц;
- в широкополосном режиме 0,01 fмакс — весь поддиапазон
Частотные метки через 1 и 10 МГц
Погрешность определения частоты ±(3*10-4 f + 0,1 δf) Гц, где f — частота в измеряемой точке, δf — установленная полоса качания, Гц
Выходное напряжение ГКЧ 100 мВ
Неравномерность собственной АЧХ:
- в максимально узкой полосе качания ±0,5 дБ;
- в поддиапазоне ±1,5 дБ
Пределы изменения выходного напряжения 0-50 дБ
Чувствительность канала вертикального отклонения прибора без детекторов 10 мм/мВ
Чувствительность канала вертикального отклонения прибора по входу согласованной детекторной головки 1 мм/мВ
Входное сопротивление и емкость канала вертикального от клонения 10 кОм, 3 пФ
Общие характеристики:
Потребляемая мощность 70 В · А
Габариты 308X304X133 мм
Масса 8,5 кг

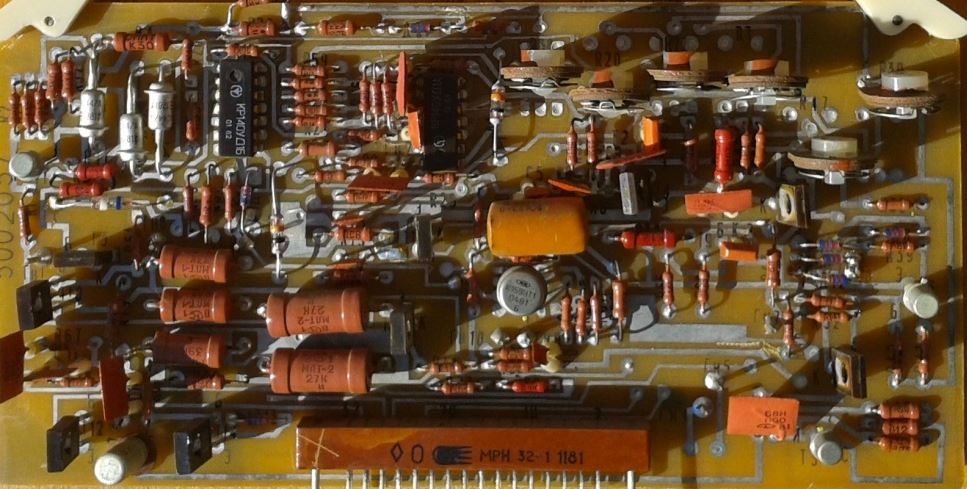

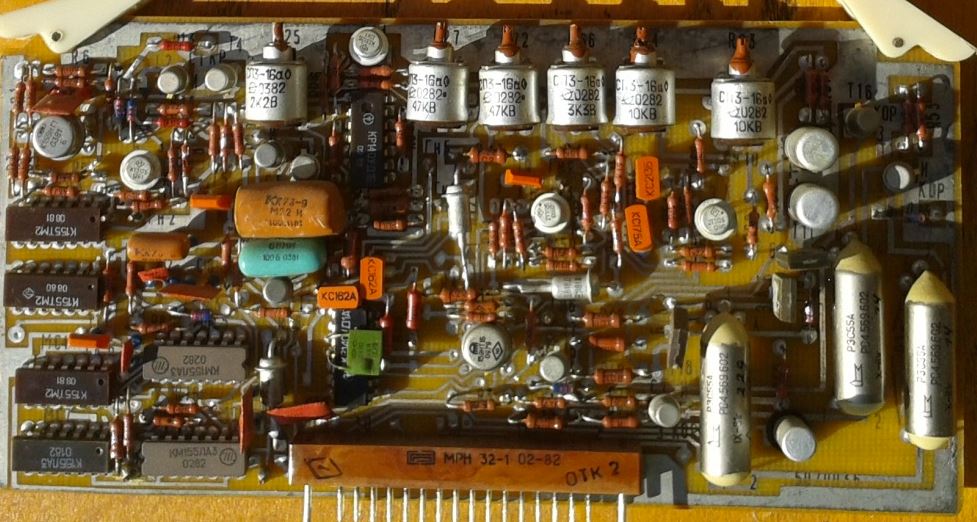

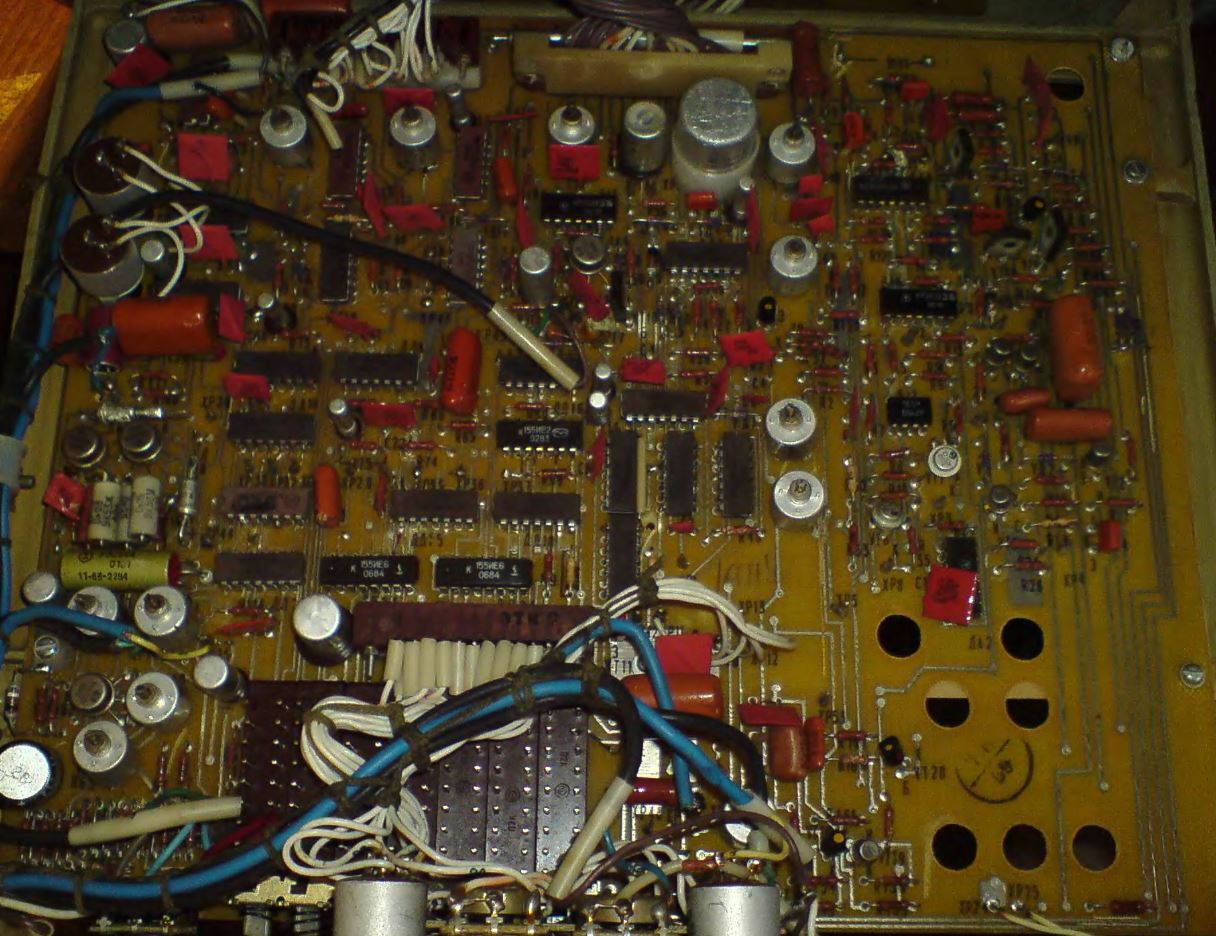

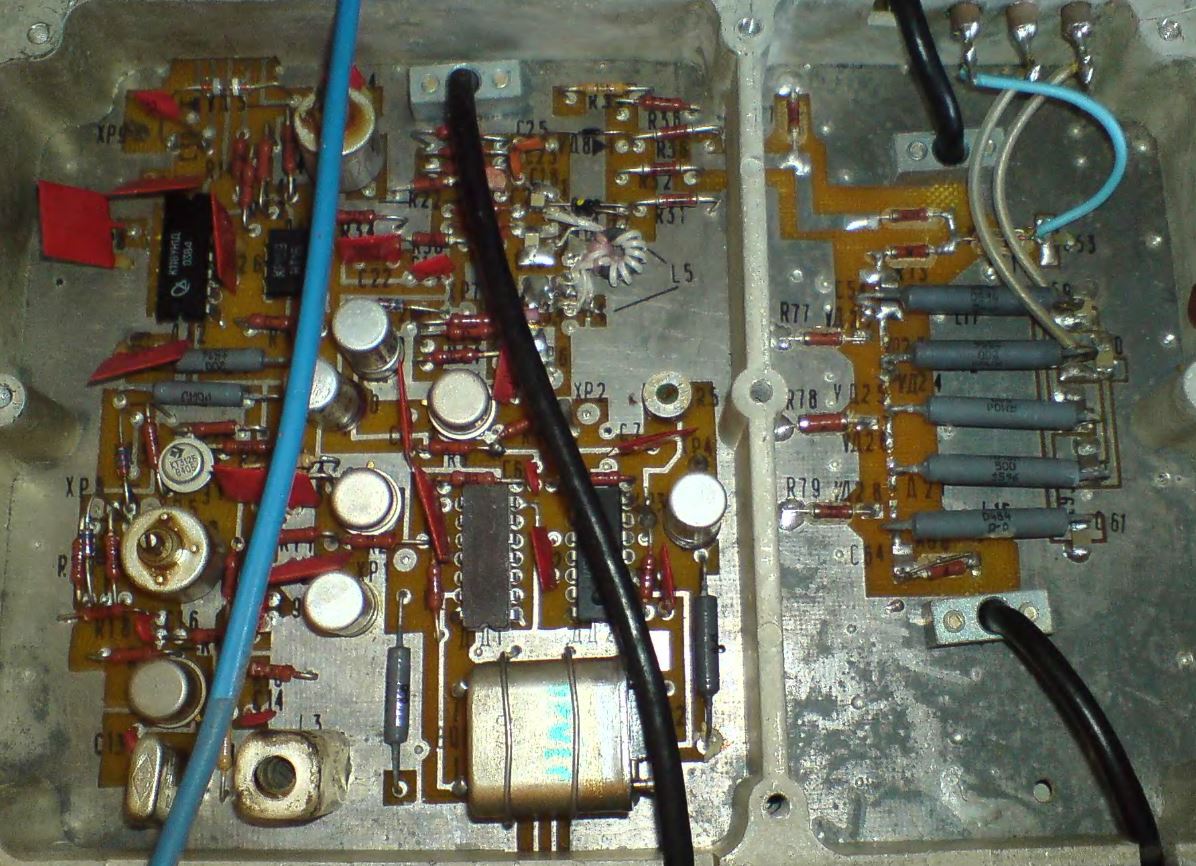

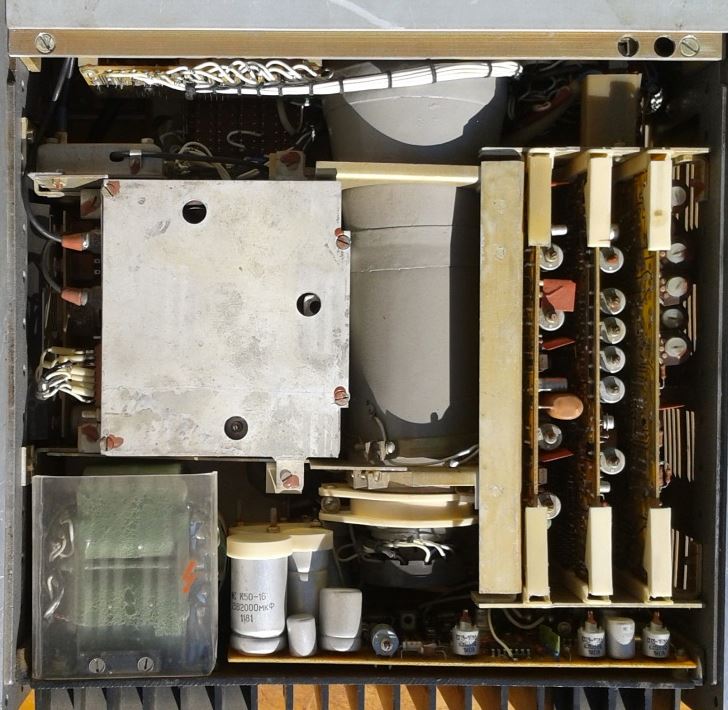

Ценные радиодетали в измерителе Х1-50
Конденсаторы:
Конденсаторы КМ5 зеленые общая группа — 5,7 г
Конденсаторы КМ6 рыжие общая группа — 1,3 г
Конденсаторы К10-7В — 7,9 г
Транзисторы:
Транзистор 2Т312 желтый — 6 шт
Транзистор КТ604 желтые — 12 шт
Транзистор КТ201, 203 и аналоги желтый — 13 шт
Транзистор КТ325 белые — 12 шт
Микросхемы 155 серия черный пластик — 24 г
Индикаторы АЛС324 — 4 шт
Металлы:
Медь — 0,20 кг
Алюминий — 2 кг
Платы — 0,9 кг
Содержание драгоценных металлов в измерителе Х1-50
Золото : 1,31
Серебро : 7,75
Платина : 0
МПГ : 0,089
Примечание : По данным НПО Импульс
Схема, паспорт, техническое описание, инструкция по эксплуатации
Инструкция по эксплуатации и техническое описание измерителя Х1-50
Принципиальная схема измерителя Х1-50
Формуляр измерителя Х1-50
