Милливольтметр В3-33

Милливольтметр В3-33 предназначен для измерения действующего значения синусоидального напряжения от 30 мкВ до 300 В в диапазоне частот от 10 Гц до 1 МГц.

Технические характеристики вольтметра В3-33

Диапазон измеряемых напряжений: 30 мкВ-300 В. Перекрывается пределами: 0,3; 1; 3; 10; 30; 100; 300 мВ.
При использовании симметрирующего трансформатора диапазон измеряемых напряжений: от 30 мкВ до 3 В. Перекрывается пределами: 0,3; 1; 3; 10; 30; 100; 300 мВ; 1; 3 В.
Диапазон частот измеряемых прибором В3-33 напряжений : 10 Гц-1 МГц;
при использовании симметрирующего трансформатора: 20 Гц-20 кГц вкл.
Нормальная область частот: 55 Гц-100 кГц вкл.
Основная погрешность, в процентах от конечного значения предела, не превышает:

  • ±0,1 % для пределов 1-300 мВ;
  • ±1,5 % для остальных пределов.

Уровень шума прибора В3-33 при закороченном входе не превышает 10 мкВ.
Допустимый уровень постоянной составляющей на входе прибора В3-33: 300 В.
Входное сопротивление на частоте 1 кГц не менее 2 МОм, а при использовании симметрирующего трансформатора: 200 кОм.
Входная ёмкость: не более 25±10 пФ на пределах 0,3-300 мВ; 10±5 пФ на пределах 1-300 В.
Выходное сопротивление, ёмкость: 100 ом; не более 100 пФ.
Время установления показания не превышает 4с.
Время самопрогрева не более 15 мин.
Время непрерывной работы: 8 ч.

Потребляемая мощность: 15 В*А.
Питание: 220 В±10 %, 50 Гц±1 %.
Масса: 5 кг.

Ценные радиодетали в вольтметре В3-33

Вольтметр выполнялся в трех разных исполненниях, самый бедный ламповый. Ниже приведено наиболее богатое исполнение. Трансформатор и стрелочную головку можно продать как изделия.

Резисторы СП5-16ВА (100 Ом, 220 Ом, 10 кОм) – 4 шт
Переключатель галетный П2Г3 (4 галеты) – 1 шт

Металлы:
Посеребренка – 3 г
Алюминий – 1,1 кг
Платы – 0,27 кг
Медь – 170 г

Содержание драгоценных металлов в вольтметре В3-33

Золото : 0,0261
Серебро : 0
Платина : 3,0442
МПГ : 0
Примечание : по справочнику: “Содержание драгоценных металлов в электротехнических изделиях, аппаратуре связи, контрольно-измерительных приборах, кабельной продукции, электронной и бытовой технике. Информационный справочник в шести частях. Часть 5. Измерительные приборы и устройства. – 2-е изд., перераб. и доп. -М.: ООО “Связьоценка”, 2003″

Схема, паспорт, техническое описание, инструкция по эксплуатации В3-33

Инструкция по эксплуатации, принципиальная схема и формуляр вольтметра В3-33

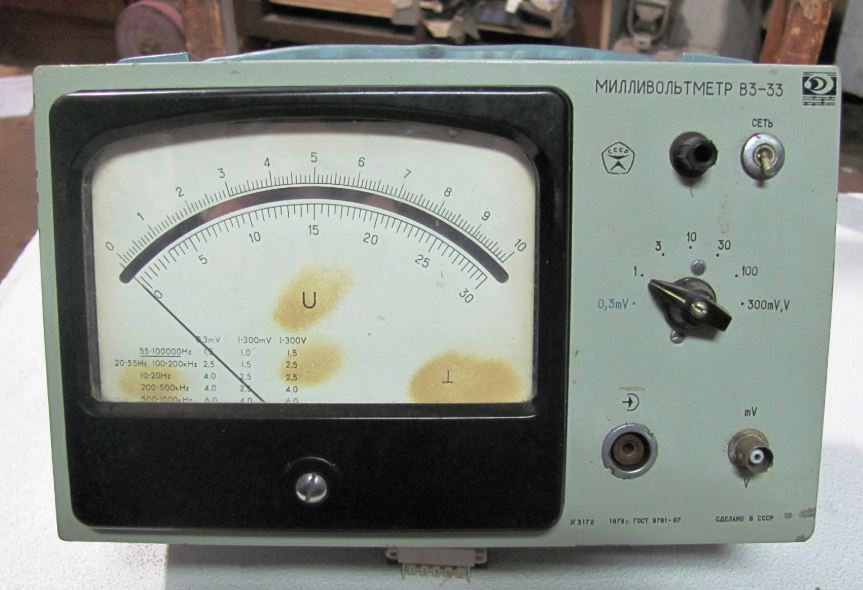

Фотографии вольтметра В3-33
