С1-124 Осциллограф портативный

Осциллограф универсальный C1-124 предназначен для исследования периодических электрических сигналов в диапазоне частот от 0 до 10 МГц путем визуального наблюдения и измерения амплитудныхи временных параметров. Осциллограф обеспечивает автоматическую установку размеров изображения в пределах экрана с индикацией их на цифровом светодиодном индикаторе. Осциллограф предназначен для текущего обслуживания и оперативной диагностики неисправностей радиоэлектронного оборудования при эксплуатации в полевых, цеховых и лабораторных условиях.

Технические характеристики осциллографа С1-124

Вертикальное отклонение

Полоса пропускания — 0МГц-10МГц;
Время нарастания ПХ — 35нс;
Коэффициент отклонения — 0,01В/дел., 0,02В/дел., 0,05В/дел., 0,1В/дел., 0,2В/дел., 0,5В/дел., 1В/дел., 2В/дел., 5В/дел., 10В/дел.;
Входное сопротивление:

1 МОм±0,05 МОм с параллельной емкостью 30пФ±5пФ — при непосредственном входе;
10 МОм±1 МОм с параллельной емкостью не более 15пФ с подключенным выносным делителем 1:10.

Горизонтальное отклонение

Коэффициент развертки — 0,05мкс/дел., 0,1мкс/дел., 0,2мкс/дел., 0,5мкс/дел., 1мкс/дел., 2мкс/дел., 5мкс/дел., 10мкс/дел., 20мкс/дел., 50мкс/дел., 0,1мс/дел., 0,2мс/дел., 0,5мс/дел., 1мс/дел., 2мс/дел., 5мс/дел., 10мс/дел., 20мс/дел., 50мс/дел.;
Рабочая часть экрана — 40х60мм;

Габаритные размеры — 200х330х80мм;
Масса С1-124 — 4кг.

Осциллограф С1-124 сохраняет свои характеристики при электропитании:

от сети переменною тока напряжением 220В±22В частотой 50Гц±1Гц и 60Гц±1Гц и содержанием гармоник до 5%:
от сети переменною тока напряжением 115В±5,75В или 220В±11В частотой 400Гц±10Гц и содержанием гармоник до 5%;
от источника постоянного тока напряжением 27,0В±2,7В;
Мощность, потребляемая осциллографом С1-125 от сети при номинальном напряжении не превышает 25В∙А от сети переменного тока напряжением 220В, 21В∙А от источника постоянного тока напряжением 27В;
Ток потребляемый от источника постоянного тока при напряжении 27В не превышает 0,8А;

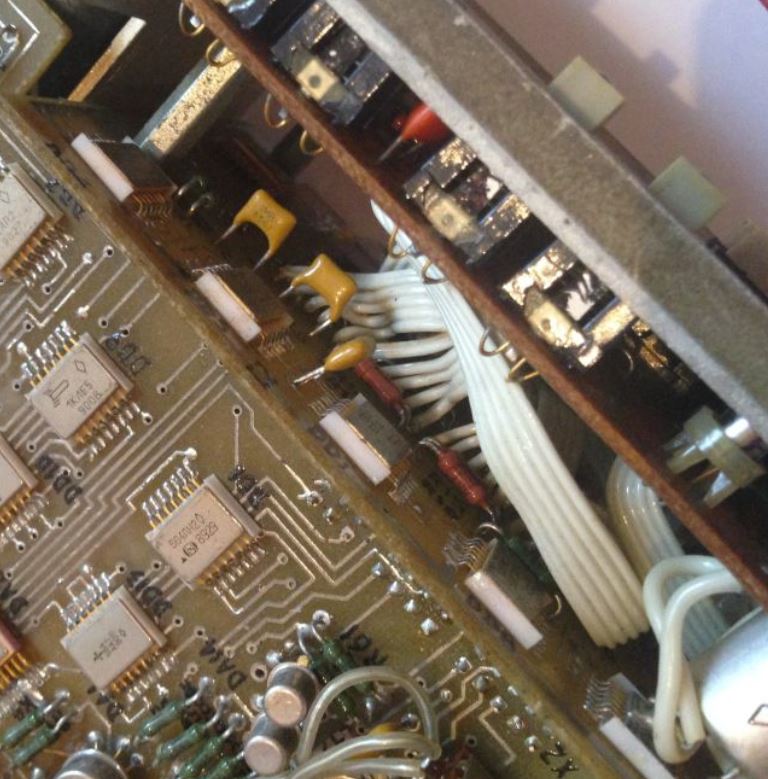

Ценные радиодетали в осциллографе С1-124

Конденсаторы:
Конденсаторы КМ5 зеленые общая группа — 1,3 г
Конденсаторы КМ6 рыжие общая группа — 19,1 г
Конденсаторы К10-47,43 — 5,5 г
Конденсаторы К10-47 ND — 2 шт
Конденсаторы К10-17 — 5,8 г
Конденсаторы К53-1 тантал — 1,9 г

Транзисторы:
Транзистор КТ630 желтые — 2 шт
Транзистор КТ201,203 и аналоги желтый — 19 шт
Транзистор АОТ желтые — 10 шт
Светодиоды АЛС 10 выводов — 6 шт
Светодиоды АЛ109 желтые — 10 шт
Диоды КД906 — 3 шт

Микросхемы:
Микросхемы 133 серия без подложки 14 выводов — 1 шт
Микросхемы 133 серия 1 подложка 14 выводов — 5 шт
Микросхемы 133 серия без подложки 16 выводов — 8 шт
Микросхемы 133 серия 1 подложка 16 выводов — 10 шт
Микросхемы 140УД 8 выводов — 20 шт
Микросхемы 142ЕН3,5,8 — 3 шт

Металлы:
Медь — 0,2 кг
Алюминий — 2,1 кг
Пермаллой — 0,5 кг
Платы — 1,0 кг
